ELEKTRİKLİ ARAÇLAR İÇİN SERVİS PROGRAMLARI
YEŞİL
YARINLARA
THE FUTURE
IS GREEN
1
Giriş
Kontrolü
HV aracın
diyagnostiği
Yüksek voltaj (HV) teknolojisine sahip bir araç, bir sorun nedeniyle atölyeye gelir.
2
3
Hata Tespiti
Güvenlik Adımları
X-431 EURO TAB III, HV ADD-ON Kit ve EG100 akım pensi ile kapsamlı bir diyagnostik gerçekleştirilir.
HV bataryanın bir hücresinde bir arıza tespit edilir.
X-431 EURO
4
Batarya Sökme
HV sistemi, üreticinin talimatlarına uygun olarak enerjisiz hale getirilir.
EVM324 Şarj ve Deşarj Cihazı
5
6
Batarya incelemesi ve deşarj işlemi
Modül Değişimi
Özel olarak geliştirilmiş TLT610 kaldırma sistemi ile HV batarya sökülür.
HV batarya açılır. Hücre modülünde güvenli ve voltajsız çalışabilmek için ELP 400 kullanılarak deşarj işlemi gerçekleştirilir.
7
Voltaj Dengeleme
Arızalı modül veya hücre değiştirilir.
8
9
Sızdırmazlık Testi
Batarya Montajı
Arızalı modül veya hücre değiştirilir.
HV bataryanın kapsamlı bir sızdırmazlık testini gerçekleştirmek için ELT 500 kullanılır..
10
11
Yalıtım Direnci Testi
Devreye Alma
TLT610 kaldırma sistemi ile HV batarya güvenli bir şekilde yeniden monte edilir.
Yüksek voltajlı bataryayı kısa devrelere karşı kontrol etmek amacıyla yalıtım direncini ölçmek için ES200 kullanılır.
12
HV sistemi, üreticinin talimatlarına uygun olarak devreye alınır. Araç artık yeniden kullanıma hazırdır.
Adım 1 - 3
Giriş kontrolü
HV aracın teşhisi
Yüksek voltaj (HV) teknolojisine sahip bir araç, bir sorun nedeniyle servise gelir.
Hata tespiti
X-431 EURO TAB III, HV ADD-ON Kit ve EG100 akım pensesi ile kapsamlı bir teşhis gerçekleştirilir.
Güvenlik adımları
HV bataryanın bir hücresinde arıza tespit edilir.
X-431 EURO
EM101 Osiloskop ve Multimetre Parametreleri
DİAGNOSTİK ADD-ON KİTİ
Adım 4 - 6
Bataryanın sökülmesi
HV sistemi, üretici talimatlarına uygun olarak enerjisiz hâle getirilir.
Bataryanın kontrolü ve deşarj edilmesi
Özel olarak geliştirilmiş TLT610 kaldırma sistemi, HV bataryayı sökmek için kullanılır.
Modül değişimi
HV batarya açılır. Hücre modülünün güvenli ve gerilimsiz şekilde üzerinde çalışılabilmesi için ELP 400 kullanılarak deşarj işlemi gerçekleştirilir.
TLT610 EV Batarya Kaldırma Sistemi
EVP711 EV Batarya Paketi Modül Şarj ve Deşarj Cihazı
Adım 7 - 9
Gerilim dengelemesi
Arızalı modül veya hücre değiştirilir.
Sızdırmazlık testi
ELB 300 ile tüm hücreler aynı gerilim seviyesine getirilir.
Bataryanın montajı
HV bataryanın kapsamlı bir sızdırmazlık testi ELT 500 ile gerçekleştirilir.

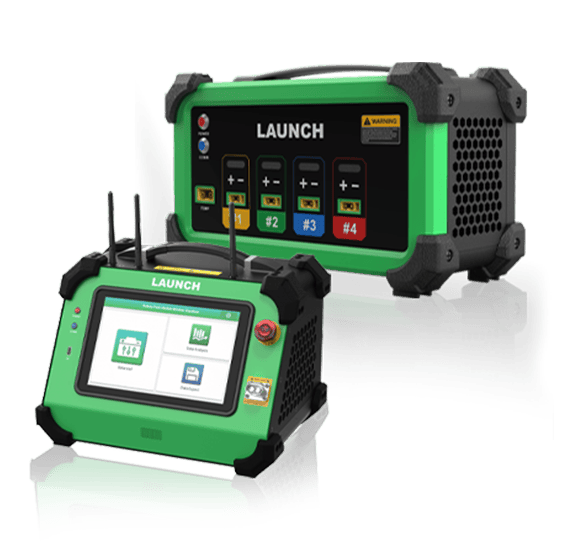

EVB624 EV Batarya Paketi Hücre Dengeleyici

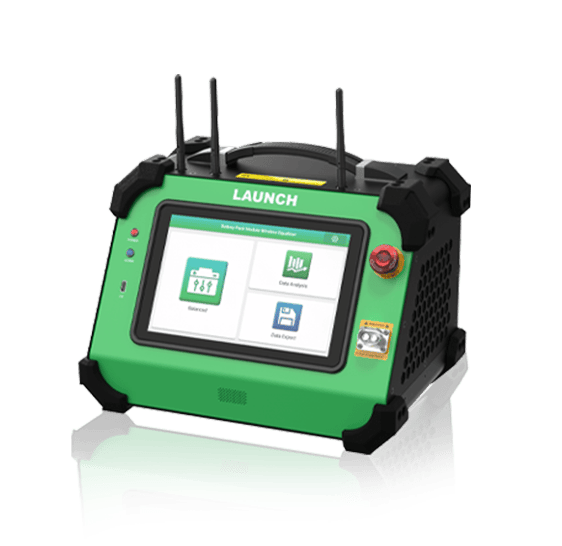

EVT511 EV Batarya Paketi Sızdırmazlık Test Cihazı
EVM324 Şarj ve Deşarj Cihazı
Adım 10 - 11
İzolasyon direnci testi
HV batarya, TLT610 kaldırma sistemi ile güvenli bir şekilde yeniden monte edilir.
Devreye alma
Yüksek voltaj bataryasını kısa devrelere karşı kontrol etmek amacıyla izolasyon direnci ölçümü ES 200 ile gerçekleştirilir.
ES200 EV İzolasyon Direnci Test Cihazı
ELA400 Akıllı Dijital Güç Kaynağı
Adım 12
HV sistemi, üretici talimatlarına uygun olarak devreye alınır. Araç artık yeniden kullanıma hazırdır.
